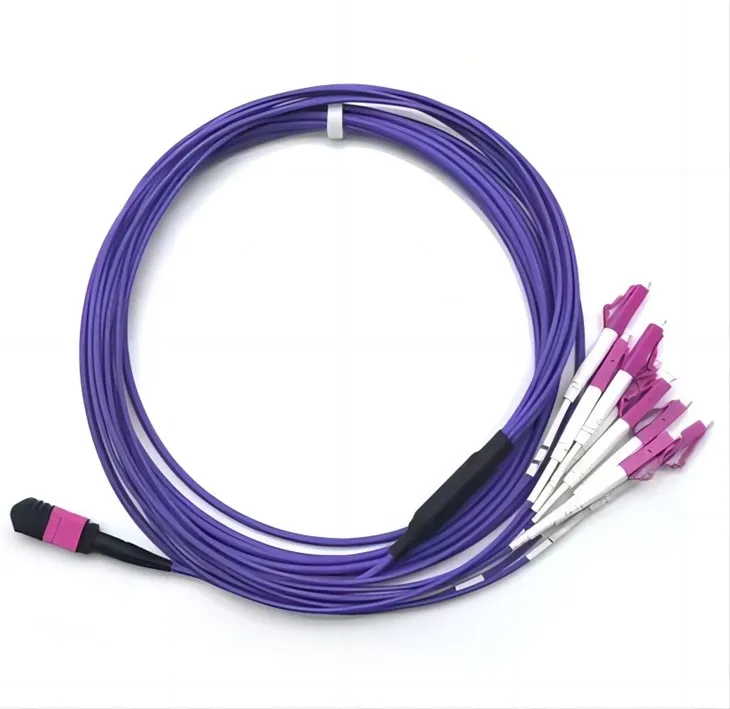

Cáp đột phá MPO của FOCC, một sự thay thế hiệu quả về chi phí cho việc chấm dứt trường tiêu thụ thời gian, được thiết kế để vá sợi mật độ cao trong các trung tâm dữ liệu cần tiết kiệm không gian và giảm các rắc rối quản lý cáp. Nó được tối ưu hóa cho 40G QSFP+ SR4 đến 10G SFP+ SR, 100G QSFP SR4 đến 25G SFP -25 G-SR-S-S kết nối trực tiếp và các ứng dụng trung tâm dữ liệu mật độ cao.
Trình kết nối MPO đi kèm với nhiều người áp dụng cho mật độ cao trong trung tâm dữ liệu hoặc hệ thống viễn thông. Nó phụ thuộc vào chốt dẫn hướng kim loại chính xác cao và lỗ pin ferrule chính xác cao để đảm bảo căn chỉnh quang học. Nó đi kèm với SM, SMLL, MM, MMLL, 8F, 12F, 24F, lò xo lực thông thường, lò xo lực cao cho bạn chọn.
● Các tính năng:
► Nhà máy chấm dứt và thử nghiệm với chất lượng được đảm bảo.
► Đầu nối A: Corning MTP, nữ (không có ghim)
►Connector B: LC/UPC
►8 /12 /24fibers
►Cable là tròn 3 mm đến 2 mm ở phía đột phá
► 0. Chiều dài đột phá 5 mét (20 inch)
► Áo khoác định mức (OFNP).
● Ứng dụng:
► Mạng viễn thông
► Mạng Ethernet
► Thiết bị truyền thông quang học
● Thông số kỹ thuật đầu nối chung:
|
Tham số |
Chế độ đơn |
Đa chế độ |
|||
|
Nền tảng |
Đầu nối sợi |
FC, SC, LC, ST, MU, MTRJ, MPO |
|||
|
Ferrule Face |
PC |
UPC |
APC |
UPC |
|
|
Mất chèn |
Nhỏ hơn hoặc bằng 0. 2DB |
Nhỏ hơn hoặc bằng 0. 2DB |
Nhỏ hơn hoặc bằng 0. 3DB |
Nhỏ hơn hoặc bằng 0. 3BB |
|
|
Trở lại tổn thất |
Lớn hơn hoặc bằng 50db |
Lớn hơn hoặc bằng 55db |
Lớn hơn hoặc bằng 60db |
Lớn hơn hoặc bằng 35db |
|
|
Đặc điểm kỹ thuật ferrule gốm |
Độ lệch đồng tâm 125,5um: |
Độ lệch đồng tâm 127um:<=3um |
|||
|
Sợi thích hợp |
9% 2f125um |
50/125um, 62,5/125um |
|||
|
Cơ học |
Trao đổi |
Nhỏ hơn hoặc bằng 0. 2DB |
|||
|
Xịt muối |
Nhỏ hơn hoặc bằng 0. 1db |
||||
|
Làm rơi |
Nhỏ hơn hoặc bằng 0. 2DB (1,5m, 5 giọt) |
||||
|
Rung động |
Il nhỏ hơn hoặc bằng 0. 2DB (550Hz, 1,5mm) |
||||
|
Độ lặp lại |
Nhỏ hơn hoặc bằng 0. 1db (1000 lần) |
||||
|
Độ bền |
>1000 lần |
||||
|
Nhiệt độ hoạt động |
-40 độ ~ +85 độ |
||||
● Chương trình đảm bảo kiểm tra:
1 IL kiểm tra theo IEC 61300-3-4;
2 kiểm tra RL theo IEC 61300-3-6;
3 được thử nghiệm với điều kiện khởi chạy từ thông được bao quanh trên sợi 50μm & 850nm mỗi IEC 61280-4-1.
{{0}}. 0. 35 dB và điển hình thấp hơn 0,15 dB IL.
{{0}.
● Bộ đệm được đề xuất sợi và đầu nối mã màu:
|
Loại cáp |
Chế độ đơn MTP® Elite® |
Tiêu chuẩn MTP® Mode Mode |
Đa chế độ MTP% c2% ae Ưu tú % c2% ae |
Tiêu chuẩn MTP® Multimode |
|
Ruy băng trần |
Màu mù tạt |
Màu xanh lá cây |
Màu nước |
Màu be |
|
Ruy băng phẳng |
||||
|
Cáp Ø 2. 0 mm |
||||
|
Cáp Ø 3. 0 mm |
||||
|
Cáp 3,6mm |
||||
|
Cáp Ø 4,5mm |
||||
|
Cáp Ø 5. 0 mm |
||||
|
Cáp 5,5mm |

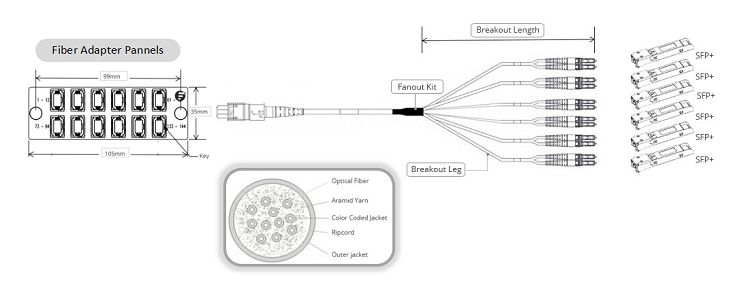

● Sản phẩm Sơ đồ & Giải pháp kết nối:
● Đạp xe nhiệt độ MTP® ở 1550nm:
● MTP mật độ cao® / Hệ thống cáp MPO tại Trung tâm DADA:
Ưu điểm của chúng tôi:
Chứng nhận chất lượng -- đã thông qua nhiều xác minh hệ thống chất lượng, như ISO, CE, ROHS và EIA/TIA;
Cổ phiếu lớn -- cổ phiếu lớn cho vận chuyển cùng ngày;
Các tiêu chuẩn kiểm tra nghiêm ngặt -- Mỗi cáp được kiểm tra riêng lẻ trong trung tâm thử nghiệm của chúng tôi;
Bảo hành trọn đời của FOCC -- với bảo hành trọn đời trên tất cả các dây cáp, bảo hành {1}} năm trên các thiết bị và đảm bảo trọn đời chống lại các lỗi trong tay nghề trên tất cả các sản phẩm tùy chỉnh, bạn có thể chắc chắn đầu tư của bạn được bảo vệ;
