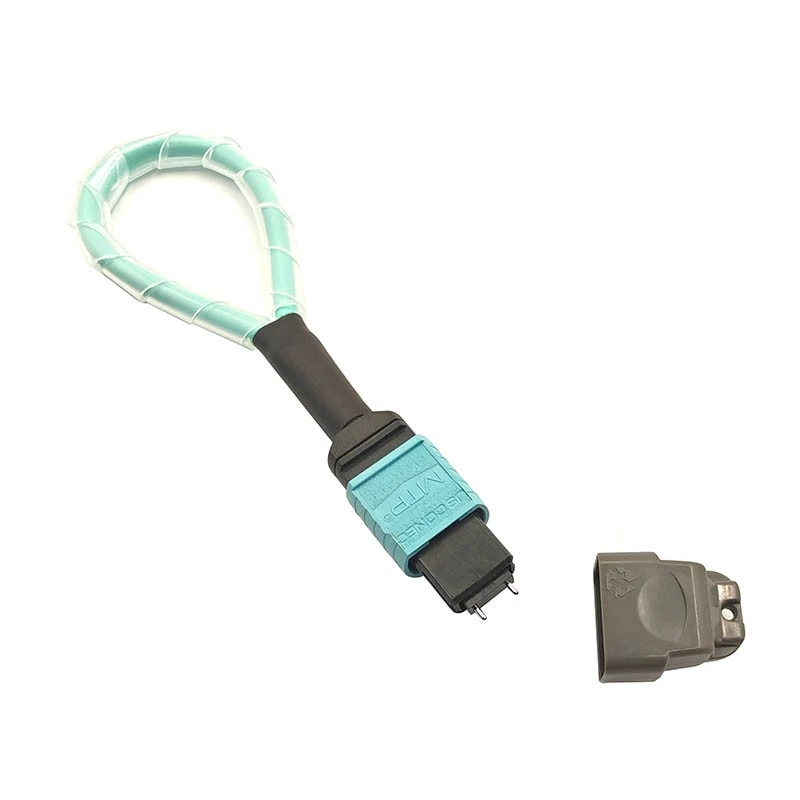

Cáp vòng lặp ngược 48F MTP PC nữ OM{1}}F

Chào mừng bạn đến mua cáp vòng lặp ngược 48f mtp pc om{1}}f tại nhà máy của chúng tôi. Là một trong những nhà sản xuất và nhà cung cấp hàng đầu tại Trung Quốc, chúng tôi cũng hoan nghênh các đơn đặt hàng tùy chỉnh. Tham khảo giá và báo giá với chúng tôi ngay bây giờ.

Được thiết kế với đầu nối MTP Female, mặt cuối được đánh bóng bằng PC và sợi đa mode OM{0}}/125μm, cáp vòng lặp ngược này định tuyến tín hiệu quang từ các kênh truyền trở lại các kênh nhận bên trong cụm. Nó cho phép các kỹ sư xác minh hiệu suất cổng quang, chức năng thu phát, kênh card đường truyền và độ ổn định của giao diện đa sợi quang mà không cần xây dựng liên kết sợi quang bên ngoài đầy đủ.

Không giống như cáp vá MTP tiêu chuẩn, sản phẩm này không được sử dụng chủ yếu để kết nối hai thiết bị. Chức năng cốt lõi của nó là cung cấp đường dẫn phản hồi quang ổn định, có thể lặp lại và có-tổn thất quang thấp để thử nghiệm. Đối với những khách hàng làm việc với giao diện quang đa kênh 40G, 100G, 200G, 400G hoặc các giao diện quang đa kênh mật độ cao khác, điều này giúp giảm số lượng bước nhảy thử nghiệm bên ngoài, cải thiện hiệu quả thử nghiệm và giảm thiểu lỗi kết nối thủ công.

Giải thích mẫu

Thiết kế "48F" và "24F Loopback" có thể được hiểu là giao diện MTP mật độ- cao với ánh xạ trả về kênh nội bộ được tùy chỉnh. Tùy thuộc vào giao diện thiết bị, sơ đồ phân cực và yêu cầu thử nghiệm của khách hàng, FOCC có thể cung cấp các cấu hình loopback 12F, 24F, 48F hoặc MTP/MPO tùy chỉnh khác.

Ưu điểm sản phẩm chính

Giá trị chính của Cáp vòng lặp ngược PC nữ OM{1}}F 48F MTP này nằm ở khả năng kiểm tra mật độ- cao, giảm lỗi kết nối, cải thiện hiệu quả kiểm tra và tính nhất quán kênh ổn định.

Giao diện đa sợi quang MTP-tích hợp nhiều kênh quang vào một đầu nối nhỏ gọn, giúp nó phù hợp hơn nhiều cho việc kiểm tra cổng mật độ- cao so với nhiều bộ nhảy song công LC. Đối với các nhà sản xuất mô-đun quang, nhà sản xuất bộ chuyển mạch, nhà tích hợp trung tâm dữ liệu và nhóm thử nghiệm trong phòng thí nghiệm, sản phẩm này chuyển đổi công việc kết nối Tx/Rx phức tạp thành thành phần thử nghiệm được tiêu chuẩn hóa.

Sợi đa chế độ OM4 cung cấp băng thông phương thức hiệu quả cao hơn và phù hợp với các liên kết đa chế độ tốc độ cao-dựa trên VCSEL 850nm. Trong thử nghiệm vòng lặp ngược khoảng cách ngắn, OM4 cung cấp biên độ băng thông tốt hơn và độ ổn định thử nghiệm tốt hơn so với các giải pháp đa chế độ OM2 hoặc OM3 thông thường.

Cấu trúc Nữ được thiết kế để kết nối với giao diện Nam MTP/MPO hoặc bộ điều hợp thử nghiệm có chốt dẫn hướng. Trước khi đặt hàng, khách hàng phải xác nhận giao diện giao phối là Nam hay Nữ. Căn chỉnh MTP/MPO phụ thuộc vào các chân dẫn hướng; hai đầu nối cái không thể căn chỉnh chính xác nếu không có chốt, trong khi hai đầu nối đực không thể ghép nối chính xác và có thể làm hỏng mặt cuối.

Kịch bản ứng dụng điển hình

Sản phẩm này chủ yếu được sử dụng để kiểm tra vòng lặp của giao diện quang có mật độ-cao.

Khi xác thực cổng chuyển đổi, các kỹ sư có thể cắm cáp loopback MTP vào cổng thiết bị để tín hiệu quang được truyền từ cổng quay trở lại bên nhận thông qua đường dẫn loopback bên trong. Điều này cho phép xác minh nhanh xem các chức năng truyền và nhận của cổng có hoạt động chính xác hay không.

Đối với các mô-đun quang song song 100G SR4, 400G SR8, 800G và các mô-đun quang đa kênh- khác, cáp loopback giúp khách hàng hoàn tất việc kiểm tra chức năng cổng mà không cần triển khai liên kết quang đầy đủ.

Trong quá trình sản xuất và thử nghiệm bộ thu phát quang-, Cáp vòng lặp ngược MTP OM4 có thể được sử dụng để kiểm tra tốc độ lỗi bit, xác minh nguồn quang và tích hợp thiết bị kiểm tra tự động. Đối với nền tảng ATE, ánh xạ vòng lặp cố định giúp giảm thao tác cắm thủ công và cải thiện tính nhất quán của thử nghiệm.

Trong quá trình nghiệm thu triển khai trung tâm dữ liệu, sản phẩm này có thể được sử dụng để kiểm tra nhanh các thiết bị chuyển mạch, mô-đun quang, card đường truyền và cổng cáp quang mật độ- cao trước khi các tủ mới đi vào hoạt động. Nó không phải là sự thay thế cho các liên kết truyền tải chính thức; nó là một công cụ kiểm tra, chẩn đoán và chấp nhận chuyên nghiệp.

Cơ cấu kỹ thuật

Cáp vòng lặp F 48F MTP Female PC OM{1}}thường bao gồm một đầu nối đa sợi MTP Female, vòng nối MT chính xác, sợi đa mode OM4, định tuyến sợi vòng lặp bên trong, vật liệu vỏ, cấu trúc uốn và nắp chống bụi.

Đường dẫn vòng lặp nội bộ có thể được tùy chỉnh theo phân cực và ánh xạ kênh yêu cầu của khách hàng. Một thiết kế phổ biến là định tuyến các kênh truyền trở lại các kênh nhận tương ứng, chẳng hạn như Tx1 đến Rx1 và Tx2 đến Rx2. Ánh xạ vòng lặp chéo hoặc vòng lặp ngược nhóm cũng có thể được tạo theo định nghĩa kênh mô-đun quang.

Đối với sản phẩm vòng lặp 24F, điểm mấu chốt không chỉ là số lượng sợi quang mà còn là liệu mỗi kênh có được trả về theo logic thử nghiệm thực tế của thiết bị hay không.

Có sẵn các tùy chọn bốt và vỏ khác nhau, bao gồm bốt ngắn, bốt tròn, bốt phẳng và cấu trúc vỏ tùy chỉnh. Đối với bảng thiết bị có mật độ-cao, thiết kế khởi động ngắn giúp giảm áp lực uốn. Đối với những môi trường phòng thí nghiệm thường xuyên được lắp và tháo ra, nên sử dụng cấu trúc vỏ chắc chắn hơn và dễ dàng xử lý hơn{3}}-.

Thông số kỹ thuật được đề xuất

Tại sao chọn OM4 thay vì OM3?

OM3 có thể đáp ứng một số yêu cầu thử nghiệm ở khoảng cách ngắn 10G, 40G và 100G, nhưng OM4 cung cấp biên độ băng thông cao hơn và phù hợp hơn cho các tình huống thử nghiệm bộ thu phát đa kênh-tốc độ cao, xác thực trong phòng thí nghiệm và nâng cấp trung tâm dữ liệu.

Đối với cáp vòng lặp, chiều dài vật lý thường ngắn nên khoảng cách truyền không phải là hạn chế chính. Các yếu tố thực sự ảnh hưởng đến độ ổn định của thử nghiệm là tính nhất quán của kênh, suy hao chèn, chất lượng-mặt cuối và khả năng tương thích với mô-đun quang học.

Đối với các ứng dụng thử nghiệm nhạy cảm về 10G hoặc chi phí-cơ bản, OM3 có thể là một lựa chọn tiết kiệm. Đối với các mô-đun đa chế độ 100G/400G, thử nghiệm sản xuất hàng loạt hoặc nền tảng thử nghiệm dài hạn-, OM4 là cấu hình được đề xuất.

Kiểm soát và kiểm tra chất lượng

Đối với người mua chuyên nghiệp, độ tin cậy của sản phẩm không nên chỉ được mô tả bằng những thuật ngữ mơ hồ như “chất lượng cao”. Cáp loopback MTP OM4 đủ tiêu chuẩn phải có quy trình kiểm tra và thử nghiệm rõ ràng.

FOCC có thể thực hiện kiểm tra suy hao chèn cho từng thiết bị trước khi vận chuyển để xác minh việc truyền quang ổn định thông qua các kênh vòng lặp. Các sản phẩm nhiều sợi quang được kiểm tra ánh xạ kênh để đảm bảo rằng định tuyến Tx/Rx khớp với bản vẽ của khách hàng. Các mặt cuối của đầu nối được kiểm tra để tránh trầy xước, nhiễm bẩn, đốm đen, đốm trắng hoặc các khuyết tật khác có thể ảnh hưởng đến kết quả thử nghiệm.

Đối với các đơn đặt hàng có yêu cầu-cao, có thể thêm kiểm tra giao thoa kế 3D để xác minh hình học đầu nối MTP và hiệu suất bề mặt-cuối.

Quy trình sản xuất chung bao gồm cắt cáp, lắp ráp thành phần, luồn sợi, xử lý, uốn, đánh bóng, kiểm tra-mặt cuối, kiểm tra IL/RL, kiểm tra lần cuối, đóng gói và vận chuyển. Sau khi kiểm tra quang học, thành phẩm được kiểm tra lại một lần nữa để đảm bảo mặt cuối sạch sẽ và được bảo vệ bằng nắp chống bụi.

Sự khác biệt giữa cáp vòng lặp MTP và cáp vá MTP tiêu chuẩn

Khuyến nghị mua hàng

Khi mua Cáp vòng lặp ngược PC OM{1}F nữ 48F MTP, việc chỉ xác nhận "48F", "OM4" và "Nữ" là không đủ. Người mua cũng phải xác nhận loại giao diện kết nối, khả năng tương thích Nam/Nữ, ánh xạ kênh vòng lặp, sơ đồ phân cực, bước sóng thử nghiệm, yêu cầu suy hao chèn và không gian bảng điều khiển có sẵn.

Để kiểm tra cổng chuyển mạch, khách hàng nên cung cấp định nghĩa cổng thiết bị hoặc bảng dữ liệu mô-đun.

Để thử nghiệm sản xuất bộ thu phát quang, khách hàng nên cung cấp cấu trúc đánh số kênh Tx/Rx và thiết bị thử nghiệm.

Đối với thử nghiệm chấp nhận trung tâm dữ liệu, khách hàng nên xác nhận tốc độ truyền mục tiêu, loại mô-đun và liệu có cần ghi nhãn số sê-ri hay quản lý lô hay không.

FOCC có thể tùy chỉnh cáp loopback 12F, 24F và 48F MTP/MPO OM3/OM4 theo định nghĩa cổng của khách hàng, thiết bị kiểm tra, yêu cầu về phân cực và tiêu chuẩn đóng gói. Dữ liệu thử nghiệm có thể được cung cấp cùng với lô hàng để hỗ trợ việc kiểm tra đầu vào và tài liệu dự án.

Câu hỏi thường gặp

Công dụng chính của Cáp vòng lặp 48F MTP OM{1}}F là gì?
Nó chủ yếu được sử dụng để kiểm tra vòng lặp Tx/Rx của các cổng mật độ cao MTP/MPO, bộ thu phát quang và giao diện chuyển đổi.

MTP Nữ có nghĩa là gì?
MTP Female có nghĩa là đầu nối không có chân dẫn hướng. Nó thường được kết nối với đầu nối Male MTP/MPO hoặc giao diện có chốt dẫn hướng để đảm bảo căn chỉnh ferrule MT chính xác.

Sản phẩm này có thể được sử dụng để thử nghiệm 400G không?
Đúng. Nó có thể được sử dụng để kiểm tra vòng lặp giao diện quang song song đa chế độ, nhưng loại mô-đun, số kênh và ánh xạ Tx/Rx phải được xác nhận trước khi sản xuất.

Cái nào tốt hơn cho việc kiểm tra vòng lặp, OM3 hay OM4?
OM4 phù hợp hơn cho các nền tảng thử nghiệm-tốc độ cao, đa-kênh và dài hạn-vì nó cung cấp biên độ băng thông cao hơn. OM3 phù hợp hơn với các ứng dụng thử nghiệm cơ bản nhạy cảm về chi phí.

Ánh xạ loopback có thể được tùy chỉnh?
Đúng. FOCC có thể tùy chỉnh vòng lặp thẳng, vòng lặp chéo, vòng lặp được nhóm hoặc vòng lặp kênh được chỉ định theo bản vẽ của khách hàng. Để có kết quả tốt nhất, khách hàng nên cung cấp bảng định nghĩa cổng trước khi đặt hàng.
