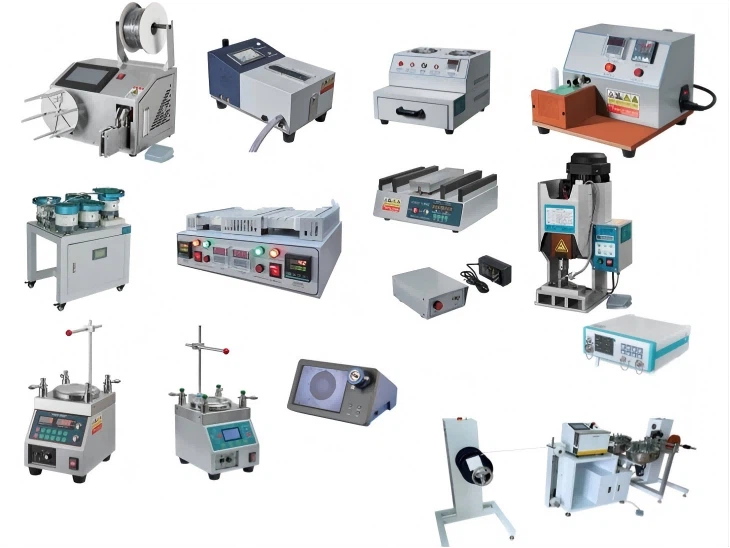

Dây chuyền sản xuất Patchcord: Hướng dẫn người mua

Một chiếc áo nhảy đơn giản SC dài 1 mét có giá 2 USD từ một số nhà cung cấp, 12 USD từ những nhà cung cấp khác. Cùng loại đầu nối, cùng thông số cáp trên giấy. Sự khác biệt là gì? Mọi thứ không hiển thị trên bảng thông số kỹ thuật.



Khoảng cách về giá đó bắt nguồn từ các quyết định sản xuất-cấp sợi, chất lượng aramid, tìm nguồn cung ứng đầu nối, thiết bị đánh bóng, quy trình thử nghiệm. Nếu bạn đang đánh giá các nhà cung cấp hoặc đang nghĩ đến việc thiết lập dây chuyền sản xuất của riêng mình thì việc hiểu rõ những yếu tố thúc đẩy chi phí này là rất quan trọng. Không phải vì rẻ hơn thì luôn tệ hơn (đôi khi nó chỉ hiệu quả hơn) mà vì bạn cần biết mình thực sự đang mua gì.

Tại sao giá lại thay đổi nhiều như vậy

Nguyên liệu thô chiếm 45-55% chi phí sản xuất. Đó là nơi diễn ra việc cắt giảm chi phí nhiều nhất và người mua hầu như không nhìn thấy được.

Lớp lõi sợilà cái lớn. Lõi cấp-từ các nhà sản xuất lớn so với cấp C hoặc D-mà một số nhà máy thay thế. Nếu không có giao thoa kế để kiểm tra-và nhiều thao tác nhỏ hơn cũng không có giao thoa kế-bạn không thể biết được cho đến khi cài đặt. Sau đó, bạn sẽ bị suy hao quá mức, phạm vi truyền tín hiệu ngắn, đường kính lõi không nhất quán khiến việc ghép nối trở thành một cơn ác mộng. Tôi đã thấy OM3-300 được dán nhãn là OM4. Xảy ra nhiều hơn những gì ngành công nghiệp muốn thừa nhận.

Sợi aramid(Kevlar chỉ là tên thương hiệu của DuPont dành cho nó) được cho là có tác dụng bảo vệ sợi khỏi ứng suất kéo trong quá trình kéo. Aramid thực sự tốn tiền. Sợi polyester có thể có giá bằng một-1/10 và hầu như không có tác dụng gì. Một số nhà cung cấp vẫn sử dụng nó. Cách kiểm tra nhanh: dùng bật lửa đập vào những sợi tóc lộ ra. Polyester tan chảy và cháy, aramid thì không. Chúng tôi đã nhận được các bức điện tín nói rằng aramid đã thất bại trong cuộc kiểm tra đó.

chất lượng Ferruleảnh hưởng trực tiếp đến sự liên kết quang học. Các mối nối tốt có thông số kỹ thuật đồng tâm 1,0μm. Những cái giá rẻ chạy 1,5μm và sau đó được "điều chỉnh" trong quá trình thử nghiệm-xoay vòng cho đến khi chúng khớp với tham chiếu. Vượt qua phép đo, thất bại trên hiện trường khi được giao phối ngẫu nhiên. Một số nơi thậm chí còn sử dụng vòng sắt tái chế đã trải qua một chu kỳ đánh bóng. Độ dài nhô ra không đúng, tổn thất chèn tăng lên và bạn không thể tìm ra lý do mạng của mình gặp sự cố sáu tháng sau đó.

Câu hỏi về chất liệu áo khoác ít liên quan đến chi phí mà thiên về sự tuân thủ. LSZH có giá cao hơn PVC nhưng các tiêu chuẩn xây dựng ngày càng yêu cầu nó để vận hành trong nhà. Một số nhà cung cấp báo giá LSZH và vận chuyển PVC. Bạn không thể nói bằng cách nhìn.

Kinh tế dây chuyền sản xuất

Quyết định tự động hóa không phức tạp khi bạn biết các con số của mình. Dưới khoảng 20.000 đầu nối mỗi tháng, việc đánh bóng bán tự động bằng cách lắp ráp thủ công thường có ý nghĩa hơn là tự động hóa hoàn toàn. Trên 100.000 hàng tháng, tự động hóa hoàn toàn sẽ tự trả tiền. Ở giữa, nó phụ thuộc vào chi phí lao động của bạn và mức độ ổn định của tổ hợp sản phẩm.

Komax đã công bố hướng dẫn rằng tự động hóa trở nên hợp lý về mặt kinh tế đối với hơn 250.000 đầu cáp hàng năm (komax.com). Điều đó phù hợp với những gì chúng ta đã thấy. Chi phí thiết bị tăng từ bán-tự động hóa sang tự động hóa hoàn toàn là rất đáng kể-thường là 300 nghìn đô la trở lên-và nó chỉ có ý nghĩa khi tính theo số lượng.

Khoản chênh lệch 0,31 USD cho mỗi-đầu nối giữa đánh bóng bằng tay và bán{2}}tự động sẽ tăng lên nhanh chóng. Với khối lượng hàng tháng là 50.000, bạn sẽ tiết kiệm được 15.500 USD/tháng. Thiết bị sẽ tự hoàn vốn trong vòng chưa đầy một năm. Nhưng với khối lượng hàng tháng là 5.000, bạn đang tiết kiệm được 1.550 USD/tháng so với số tiền chi ra là 150 nghìn USD. Đó là khoảng thời gian hoàn vốn trong tám năm. Không có ý nghĩa.

Tỷ lệ lao động thay đổi tính toán này rất nhiều. Những con số trên giả định $15/giờ. Với mức giá 8 USD/giờ, thủ công sẽ tồn tại lâu hơn. Với mức giá 25 USD/giờ, ngay cả khối lượng vừa phải cũng có thể biện minh cho việc tự động hóa.

Chi tiết quy trình thực sự quan trọng

Tôi sẽ không trình bày hết tất cả 12 bước sản xuất. Hầu hết chúng đều đơn giản nếu bạn có thiết bị tốt và người vận hành được đào tạo. Nhưng ba lĩnh vực gây ra phần lớn các vấn đề về chất lượng.

Bảo dưỡng Epoxylà nơi rất nhiều đầu nối bị hỏng trước khi chúng được đánh bóng. EPO-TEK 353ND hỗn hợp 10:1, xử lý ở 150 độ trong khoảng một phút. Bạn có thể biết đã hoàn tất khi màu chuyển từ xanh hơi vàng sang màu hổ phách. Undercure gây ra lỗi kéo. Chữa quá mức làm cho nó giòn. Chế độ đa chế độ đặc biệt dễ gây sốc nhiệt{11}}làm nứt lõi. Một số thao tác xử lý từng bước (bắt đầu ở 80 độ, tăng dần) để ngăn chặn điều này, nhưng điều đó đòi hỏi phải có lò nướng có thể lập trình. Dòng ngân sách bỏ qua nó và chấp nhận lợi nhuận đạt được.



Bước đánh bóng cuối cùngbị bỏ qua nhiều hơn mức cần thiết. Đánh bóng bằng kim cương tạo ra đủ nhiệt để thay đổi chiết suất của 20-30μm trên cùng của bề mặt sợi. Bùn CMP loại bỏ lớp bị hư hỏng đó. Hãy bỏ qua bước này và bạn sẽ vượt qua quá trình kiểm tra trực quan-mặt cuối có vẻ ổn-nhưng các thử nghiệm IL kết hợp ngẫu nhiên cho thấy mức độ mất mát tăng cao. Không phải mọi đầu nối, chỉ đủ để tạo ra các vấn đề tại hiện trường.

Ngoài ra: không làm sạch bằng cồn sau CMP. Gây ra đốm vĩnh viễn. Chúng tôi đã mất 200 đầu nối bị loại bỏ để tìm ra cái đó.

Máy đo độ cứng miếng cao sulà nhàm chán nhưng quan trọng. Các miếng đệm được chỉ định ở Shore 50-65. Chúng cứng lại khi sử dụng. Tại Shore 70+ bạn có được sự thay đổi hình học-bán kính cong và chiều cao sợi bắt đầu trôi. Kiểm tra hàng tháng bắt nó. Hầu hết các hoạt động tập trung vào chi phí đều kiểm tra hàng quý nếu có và tự hỏi tại sao lợi nhuận của họ lại dao động.

Thông số chất lượng và ý nghĩa của chúng đối với việc tiếp cận thị trường

IEC 61753-1 Cấp B (có nghĩa là IL Nhỏ hơn hoặc bằng 0,12dB, tối đa Nhỏ hơn hoặc bằng 0,25dB) đã trở thành mức tối thiểu hiệu quả cho công việc viễn thông và trung tâm dữ liệu. Cấp C (có nghĩa là Nhỏ hơn hoặc bằng 0,25dB) phù hợp cho doanh nghiệp và khuôn viên trường. Hạng D là khu dân cư.

Nếu hoạt động sản xuất của bạn không thể đạt Hạng B một cách nhất quán, bạn sẽ bị loại khỏi các hợp đồng thực sự được trả lương cao. Việc kiểm soát thiết bị và quy trình để chuyển từ cấp C sang cấp B có thể tốn kém hơn 40-60%. Sự khác biệt không hề nhỏ nhưng sự khác biệt về tiếp cận thị trường còn lớn hơn.

Các thông số hình học trong GR-326 (bán kính cong, chiều cao sợi, độ lệch đỉnh) rất quan trọng vì chúng dự đoán hiệu suất ghép ngẫu nhiên. Một đầu nối trông đẹp mắt so với jumper chính của nhà cung cấp có thể đo được 0,35dB so với hệ thống đã lắp đặt của bạn vì hình học rất nhỏ. Đây là lý do tại sao dữ liệu giao thoa kế 3D lại quan trọng và tại sao một số nhà cung cấp không muốn cung cấp dữ liệu đó.

Một điều mà bản sửa đổi IEC năm 2022 đã thay đổi: hiệu suất quang học hiện được ưu tiên hơn so với kiểm tra trực quan. Đầu nối có vết xước nhỏ ở Vùng B có thể xuất xưởng nếu IL/RL đáp ứng thông số kỹ thuật. Đáng để biết khi bạn đánh giá các tuyên bố về tỷ lệ từ chối của nhà cung cấp.

Đánh giá nhà cung cấp

Hỏi về năng suất. Tuyên bố về năng lực không có nhiều ý nghĩa. Một dây chuyền sản xuất 10.000 sản phẩm/ngày với tỷ lệ phế phẩm 8% sẽ mang lại ít sản phẩm hữu dụng hơn dây chuyền sản xuất 6.000 sản phẩm/ngày với tỷ lệ 2%. Và những lời từ chối đó đôi khi đi đến đâu đó-đến những khách hàng ít đòi hỏi hơn, đôi khi được đổi tên thành thương hiệu nội bộ cho một thị trường khác.

Hỏi về thiết bị cổ điển. Điều này bị bỏ qua. 2015-các máy đánh bóng trên chương trình cơ sở gốc không tạo ra kết quả giống như thiết bị hiện tại có điều khiển áp suất thích ứng. Sự khác biệt thể hiện ở tính nhất quán hình học.

Nếu họ không cho bạn đến thăm cơ sở thì đó cũng là thông tin.

Hình ảnh nhu cầu

Điều này quan trọng đối với các quyết định về thời gian. Corning đã tuyên bố công khai rằng các trung tâm dữ liệu AI cần gấp khoảng 10 lần chất lượng của các bản dựng truyền thống (corning.com). Việc triển khai FTTH của Hoa Kỳ đã đạt kỷ lục vào năm ngoái{10}}10,3 triệu ngôi nhà đã được thông qua, nâng tổng phạm vi phủ sóng lên 88 triệu hộ gia đình. Chương trình BEAD đầu tiên yêu cầu 42 tỷ đô la cáp quang{12}}. Phân khúc MPO/MTP đang tăng trưởng với tốc độ hai con số.

Thời gian cung cấp thiết bị được bình thường hóa sau vụ lộn xộn năm 2022-2023. Hàng chuẩn hiện nay là 6-8 tuần. Lịch thi đấu MPO vẫn diễn ra trong 10-14 tuần. Nếu bạn đang bổ sung năng lực, hãy bắt đầu quá trình mua sắm sớm.

Dòng dưới cùng

Jumper $2 và jumper $12 trông giống nhau. Sự khác biệt nằm ở cấp độ vật liệu, khả năng kiểm soát quy trình và mức độ nghiêm ngặt trong quá trình kiểm tra-không điều nào trong số đó xuất hiện trên biểu dữ liệu. Hiểu được chi phí sản xuất thực sự đến từ đâu cho phép bạn đánh giá các nhà cung cấp về những vấn đề quan trọng thay vì chỉ so sánh giá niêm yết.

Cho dù bạn đang tìm nguồn cung ứng hay xây dựng, các câu hỏi đều giống nhau: loại sợi nào, loại aramid nào, độ đồng tâm của đầu nối là bao nhiêu, quy trình thử nghiệm nào, tỷ suất lợi nhuận bao nhiêu. Những nhà cung cấp trả lời rõ ràng đang nói với bạn điều gì đó. Những nhà cung cấp không làm như vậy cũng đang nói với bạn điều gì đó.

Trong thời đại thông tin phát triển nhanh chóng ngày nay, cho dù đó là việc truyền dữ liệu quy mô lớn trong trung tâm dữ liệu hay truy cập mạng ở vô số hộ gia đình, mọi thứ đều phụ thuộc vào một thành phần tưởng chừng như không dễ thấy nhưng cực kỳ quan trọng-dây nối (dây nhảy). Là nền tảng cốt lõi để sản xuất thành phần quan trọng này, dây chuyền sản xuất dây nối mang sứ mệnh quan trọng là xây dựng cơ sở hạ tầng truyền thông. Bài viết này sẽ bắt đầu từ các khái niệm cơ bản về dây vá và cung cấp-phân tích chuyên sâu về bức tranh toàn cảnh về dây chuyền sản xuất dây vá, cung cấp cho người đọc một hệ thống kiến ​​thức toàn diện.
