MTP Nữ đến 4 LC UPC Duplex 8 sợi
Cáp đột phá đa năng OM4 50/125
MÔ TẢ SẢN PHẨM
v Loại B, Elite, Plenum (OFNP), Magenta
v MTP 0,35dB IL, LC 0,2dB IL; Đường kính quạt ra 2.0mm và chiều dài đột phá 0.5m, áo cáp Plenum (OFNP) 3.0mm, cáp đột phá MTP được thiết kế cho giải pháp kết nối 40GBASE-SR4 và ứng dụng trung tâm dữ liệu mật độ cao
MTP Nữ để LC UPC Duplex Multimode Breakout Cable
Cáp MTP là sự lựa chọn tốt nhất cho các mạng cáp quang mật độ cao. Nó được thiết kế đặc biệt cho ethernet nhanh, kênh sợi quang, trung tâm dữ liệu và các ứng dụng ethernet gigabit. Cáp 8 sợi đột phá này được sử dụng cho kết nối trực tiếp giữa QSFP + tới (4) cổng SFP + mà không có bảng vá hoặc thân trung gian ở giữa.
Xin lưu ý: MTP là thương hiệu đã đăng ký của US Conec Ltd. Kiểm tra suy giảm được thực hiện theo EIA / TIA-455-171A.
Thông tin kĩ thuật
Trình kết nối A | MTP Nữ (pinless) | Đầu nối B | LC UPC Duplex |
Chế độ sợi | OM4 50/125 μ m | Bước sóng | 850 / 1300nm |
Kết nối MTP IL | Tối đa 0,35dB (Loại 0,15dB.) | LC kết nối IL | ≤ 0,2dB |
RTP kết nối MTP | ≥ 20dB | Kết nối LC RL | ≥ 20dB |
Sự suy giảm ở 850nm | ≤ 2.3dB | Sự suy giảm ở 1300nm | ≤ 0.6dB |
Áo khoác OD | 3.0mm | Đường kính quạt | 2.0mm |
Lắp đặt tải trọng kéo | 100 N | Tải trọng kéo dài hạn | 50 N |
Nhiệt độ lưu trữ | -40 ° C đến +85 ° C | Nhiệt độ hoạt động | -10 ° C đến +70 ° C |
Áo khoác cáp | Hội nghị (OFNP) | Số lượng sợi | 8 sợi |
Chứng nhận chất lượng
v Chúng tôi tập trung vào chất lượng, với một đội ngũ R & D mạnh mẽ và hệ thống kiểm tra chất lượng chuyên nghiệp.
v đã được trao chứng nhận ISO9001: 2008 và đã thông qua một loạt các hệ thống chứng nhận chất lượng, chẳng hạn như Cedar RoHS FCC, vv.
v Thông qua việc tích hợp liên tục của chuỗi cung ứng ngành công nghiệp truyền thông quang học, tăng cường kiểm soát chất lượng chuỗi cung ứng, để cung cấp cho khách hàng các sản phẩm chất lượng cao
Phạm vi áp dụng
Kết nối trực tiếp cho 40GBASE-SR4 QSFP + Optics đến 4x 10GBASE-SR SFP + Optics với MTP Harness Cable
Làm thế nào để phá vỡ liên kết 40G thành 4x 10G cho mục đích khác nhau? Cần có dây cáp khai thác loại MPO / MTP-4x LC loại nữ. Phần sau đây cho thấy kết nối thu phát SFP + 4x 10GBASE-SR kết nối với bộ thu phát 1xGBASE-SR4 QSFP + 1x bằng một cáp khai thác MTP-4LC trực tiếp.
Mã số | Sự miêu tả |
1 | Cisco SFP-10G-SR Tương thích 10GBASE-SR SFP + Bộ thu phát CDMA 850nm 300m |
2 | CLE-BOX Fiber Optic Cleaner cho LC / SC / FC / ST / MU / D4 / DIN kết nối |
3 | 1m (3ft) MTP Nữ đến 4 LC UPC Duplex 8 Sợi OM4 Cáp Harness, Loại B |
4 | Tương thích 40 GBASE-SR4 QSFP + 850nm 150m MTP / MPO thu phát cho MMF |
5 | S5850-48S6Q (48 * 10GE + 6 * 40GE) Hiệu suất cao Trung tâm dữ liệu chuyển đổi |
Làm cho MTP Breakout Cable Sự lựa chọn của bạn cho các mạng cáp quang mật độ cao
v Đối với kết nối trực tiếp quang học QSFP + SR4 40G đến 4x10G SFP + SR
v Hợp lý hóa mạng cáp trong các trung tâm dữ liệu mật độ cao
v Cho phép tăng dung lượng và dễ quản lý cáp
Chi tiết nổi bật

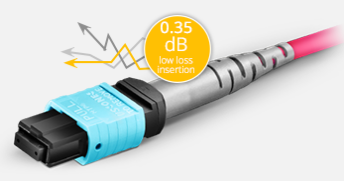

0.35dB Cực thấp IL + Đầu nối Conec US
v Kết nối US Conec MTP có tính năng ferrule nhựa nhiệt dẻo chính xác cao nhất của ngành, được thiết kế tới 0,35dB Max. IL.
Đầu nối LC mất kết nối thấp 0.2dB
v Sử dụng các tấm gốm sứ có khả năng chịu đựng chặt chẽ để đảm bảo sự hao hụt thấp và dễ lắp ráp, mang lại hiệu năng tuyệt vời với độ lặp lại rất cao.
Corning ClearCurve OM4 Fiber
v Cáp đa lõi Corning ClearCurve được thiết kế để chịu được các đường cong chặt chẽ và các tuyến cáp cố định với sự mất mát tín hiệu ít hơn đáng kể so với cáp đa mode thông thường.
Bán kính cong tối thiểu 7,5mm
v Với BIF, cáp của chúng tôi được thiết kế để cải thiện hiệu suất uốn cong trong các ứng dụng bán kính giảm như môi trường dân cư hoặc văn phòng có độ nhạy uốn cong ít hơn.
Đóng gói & dán nhãn
Bao bì & dán nhãn thân thiện với môi trường
Gói cáp quang dễ bảo vệ và được bảo vệ tốt này đã được dán nhãn và đánh dấu bằng FOCC theo mặc định. Nhãn hoặc giải pháp gói tùy chỉnh có sẵn theo yêu cầu.
Hỏi & Đáp
Hỏi: Tôi nên chọn loại phân cực nào nếu muốn cập nhật mạng của mình từ 10Gb lên 40Gb?
Trả lời: Loại B được khuyến nghị.
Hỏi: Sự khác biệt giữa kết nối MTP và MPO là gì?
Trả lời: MTP là một loại đầu nối MPO hiệu suất cao với nhiều thiết kế sáng tạo. So với đầu nối MPO chung, đầu nối sợi quang MTP đã được tăng cường trong các tính chất quang học và cơ học. Đầu nối MTP và các tiêu chuẩn chuyên nghiệp hoàn toàn tương thích với tất cả đầu nối MPO, bao gồm EIA / TIA-604-5 FOCIS và IEC-61754-75.
